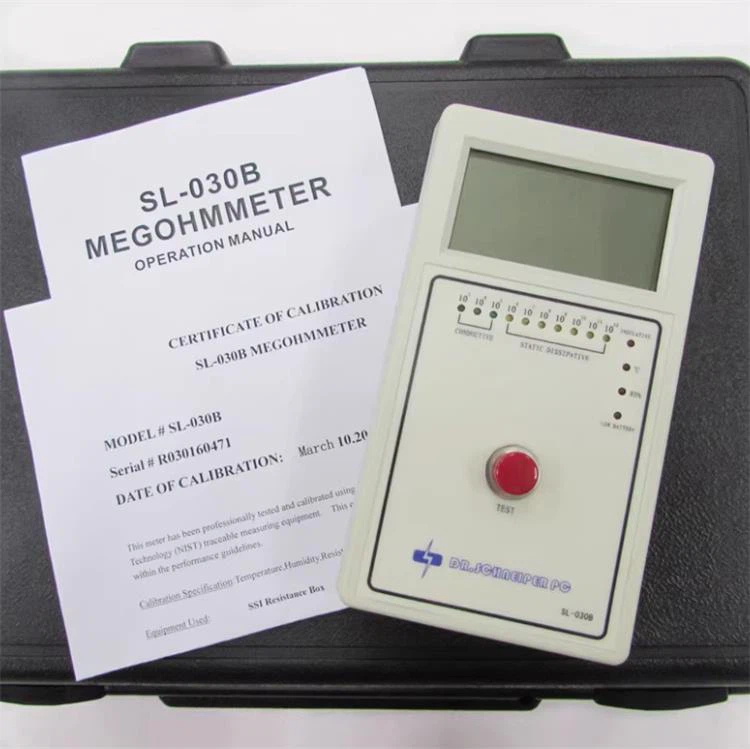

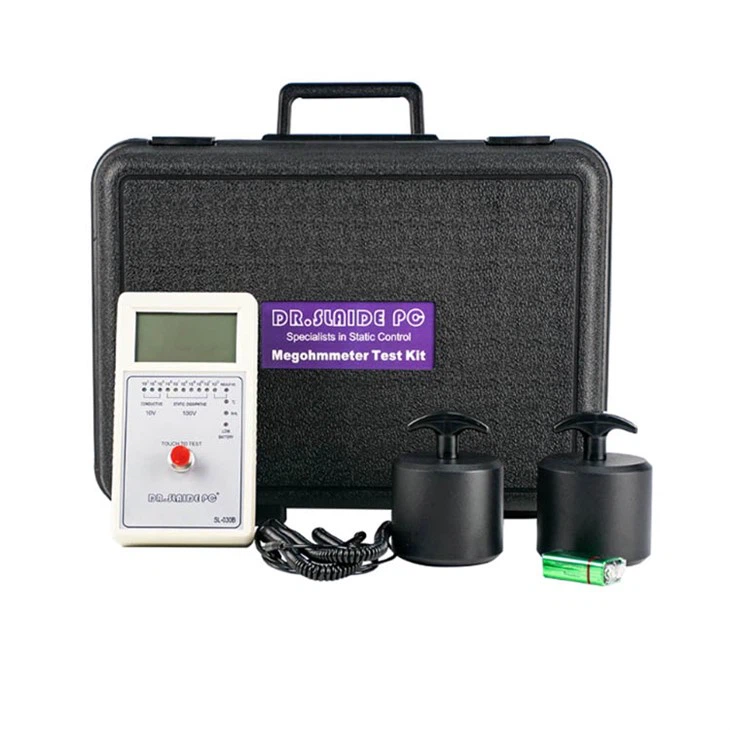

SL-030B Dijital Yüzey Direnç Test Cihazı
I. Ürün Açıklama
Bu cihaz, yüksek oranda entegre bir mikroişlemci kullanan 3.1/2 - haneli LCD (LED) ekranı ile taşınabilir bir yüzey direnç test cihazıdır (yüksek - direnç ölçer). Ölçüm aralığı 10E3Ω ila 10E12Ω arasındadır ve yüksek - hassas dijital sıcaklık ve nem sensörüne sahiptir. Dahili test voltajı otomatik olarak DC 10V ve 100V arasında geçiş yapar. Direnç değerini doğrudan dijital formatta gösterir, yüksek doğruluk, hızlı yanıt, iyi kararlılık ve kolay okunabilirlik sunar. Bu cihaz, anti - statik ayakkabılar, anti - statik plastik ve kauçuk ürünler ve anti - statik yükseltilmiş zeminler ve ayrıca elektronik ve elektrik ürünlerinin yalıtım direncini ölçmek için statik yükseltilmiş zeminler gibi elektrostatik dağıtıcı ürünlerin test edilmesi için uygundur. SL-030B dijital yalıtım direnci test cihazı (yüksek dirençli sayaç), yalıtım malzemelerinin, elektrik ürünlerinin ve çeşitli bileşenlerin yalıtım direncini ölçmek için uygundur. Ayrıca plastik tellerin ve kabloların (korumasız) farklı sıcaklıklarda yalıtım direncini de ölçebilir.
İi. Teknik parametreler
1. Direnç Ölçüm Aralığı: 10 × 103Ω ila 10 × 1012Ω
2. Sıcaklık ölçüm aralığı: -0 ila 50 derece
3. Nem ölçüm aralığı: 0 ila%100 RH
4. Ekran: 3.1/2 haneli LCD (LED)
5. Çözüm: 1/2000
6. Doğruluk:%0.5 ~%5
7. Dahili test voltajı: 10V, 100V (otomatik anahtarlama)
8. Güç kaynağı: 9V pil
9. Enstrüman Boyutları: 175mm × 98mm × 50mm
10. Test cihazı ağırlığı: Yaklaşık . 300 g
11. Ağır Bob Ağırlığı: 2.5kg × 2 PCS
III. Enstrüman yapısı ve çalışma prensibi
1. Yapı
DC yüksek - voltaj test güç kaynağı, yüksek - empedans DC amplifikatörü, ağırlıklar ve bir ekrandan oluşur.
2. İşletme prensibi
OHM Yasasına göre, ölçülen direnç Rx, uygulanan voltaj v'ye, yani akan akım, yani r=v/i'ye eşittir. Tipik bir yüksek - direnç ölçerin (esas olarak analog ve bazı ortak dijital yüksek {{5} direnç sayaçları) çalışma prensibi, sabit bir voltaj V korumak ve direnç değerini elde etmek için numune direncinden akan akımı ölçmektir. Denklemde gösterildiği gibi, akım I dirençle ters orantılı olduğundan, doğru orantılı değil, görüntülenen direnç değeri - lineer değildir. Direnç sonsuz olduğunda, akım sıfırdır ve ölçekteki sıfır nokta ∞, çok yoğun işaretler ve düşük çözünürlük ile. Tüm ölçek - doğrusal değildir. Ayrıca, farklı dirençleri ölçerken v voltajı da biraz değiştiğinden, sıradan yüksek - direnç sayaçlarının doğruluğunun iyileştirilmesi zordur. SL - 030b Dijital Yalıtım Yüzey Direnç Test Cihazı, hem direnç boyunca V voltajını hem de aynı anda akan i akımı ölçer. A/D dönüşümünden sonra, mikroişlemci V I'e bölünerek R (direnç) hesaplar ve sonucu dijital olarak görüntüler. Hem V hem de ben eşzamanlı olarak değişse bile, görüntülenen direnç değeri, V veya I'deki değişiklikler nedeniyle sıradan yüksek - direnç ölçerlerinde olduğu gibi dalgalanmaz ve çok yüksek doğrulukla sonuçlanır. Teorik olarak, hata sıfır olabilir. Uygulamada, hata birkaç bin veya on binde olabilir. Sıcaklık ve nem, yüksek doğruluk, geniş ölçüm aralığı ve net okumalarla doğrudan mikroişlemci tarafından gösterilen ithal dijital sensörler kullanılarak ölçülür. Test voltajı manuel anahtarlama gerektirmez; Mikroişlemci, ölçülen dirence göre aralık ve test voltajını otomatik olarak seçer.
Enstrüman güvenli ve güvenilirdir; Test terminalleri 100V'ye devreye girmiş olsa bile, test terminalleri - kısa olsa bile hasar görmeyecektir.
3. Enstrüman işlevi anahtar düzeni
Test Voltajı 10V-100V Test Terminalleri
IV. Güvenlik Önlemleri
1. Lütfen kullanmadan önce bu kullanıcı kılavuzunu dikkatlice okuyun ve adım adım talimatları izleyin.
2. Potansiyel tehlikelerden kaçınmak için üretici tarafından sağlanmayan herhangi bir aksesuar kullanmayın . 3. Bu cihaz, topraklanmış bir nesnenin yalıtım direncini ölçebilir. Test sırasında, test edilen nesne, sızıntı akımının test sonuçlarını etkilemesini önlemek için - yalıtımlı bir ped üzerine yerleştirilmelidir.
4. Elektrik ürünlerini test ederken, daha büyük veya açıkta kalan elektrot alanı, harici paraziti en aza indirmek için cihazın yüksek - voltaj çıkış terminaline bağlanmalıdır.
5. Metal kılıflı kablo ürünleri için, bu kılıf, çekirdek tel giriş terminaline bağlanırken, yüksek - voltaj çıkış terminaline bağlı bir elektrot olarak kullanılabilir. Koruyucu kılıfsız kablolar için herhangi bir bağlantı kabul edilebilir, ancak test edilen nesne, kalkan topraklanmış olarak metal bir kalkan içine yerleştirilmelidir.
6. Ölçülen yalıtım direnci 10 × 10⁰Ω'dan daha yüksek olduğunda, test edilen nesne, paraziti önlemek için kutu topraklanmış bir korumalı kutunun içine yerleştirilmelidir.
7. Hacim direncini ve yüzey direncini ölçerken, önce hacim direncini, ardından yüzey direncini ölçün. Aksi takdirde, malzeme polarizasyonu hacim direnci ölçümünü etkileyecektir. Malzeme tekrar tekrar ölçülürse, polarizasyon meydana gelebilir, bu da daha fazla ölçümü imkansız hale getirir. Bu durumda, testi durdurun, malzemenin 8-10 saat dinlenmesine izin verin veya susuz alkolle temizleyin, kurutun ve soğutulduktan sonra tekrar ölçün.
8. Test sırasında, elektrik şokunu önlemek için yüksek - voltaj çıkış terminaline veya bağlantılarına dokunmayın.
9. Enstrümanı aşağıdaki ortamlarda kullanmaktan kaçının:
A. Doğrudan güneş ışığı, yağmur veya nemli koşullardan kaçının.
B. Aşırı ısınmayı önlemek için ateşten ve yüksek sıcaklıklardan uzak durun.
C. Hareket ederken veya onarırken, gücü kapatın ve test uçlarını ayırın.
V. Kullanım ve Operasyon
SL-030b düşük pil voltaj göstergesine sahiptir. "Düşük pil" gösterge ışığı, pil voltajı 6 volt'un altına düştüğünde aydınlatılır. Ortam sıcaklığı, nem ve yüzey direncini ölçen dijital bir ekrana sahip çok fonksiyonlu bir test cihazıdır. Ortam sıcaklığı ve neminin ölçülmesi: Test düğmesini basılı tutun; "Derecenin" yanındaki kırmızı LED yanıp sönecek. Ekran mevcut sıcaklığı gösterecektir. Test düğmesini tutmaya devam edin. Birkaç saniye sonra, alet otomatik olarak nem ölçümüne geçecek ve "derece" nin yanındaki kırmızı LED kapanacak, "%RH%" in yanındaki kırmızı LED yanıp sönecek. Ekran daha sonra mevcut ortam nemini gösterecektir. Yaklaşık 15 saniye sonra, ölçülen yüzey direnci değeri LCD ekranında görüntülenir ve LED de ölçülen empedansı gösterecektir.
SL-030B dijital yüzey direnç test cihazımız ESD kumaşını ve diğer ESD malzemelerini test etmek için mükemmeldir.
